Эксцентрический переход
Описание эксцентрического перехода Эксцентрический переход, также называемый эксцентрическим переходным патрубком, является важным фитингом для постепенного изменения диаметра трубопровода. В отличие от концентрического перехода, центры окружностей торцов трубы не находятся на одной оси, одна ...
Описание
маркер
Описание эксцентрического перехода

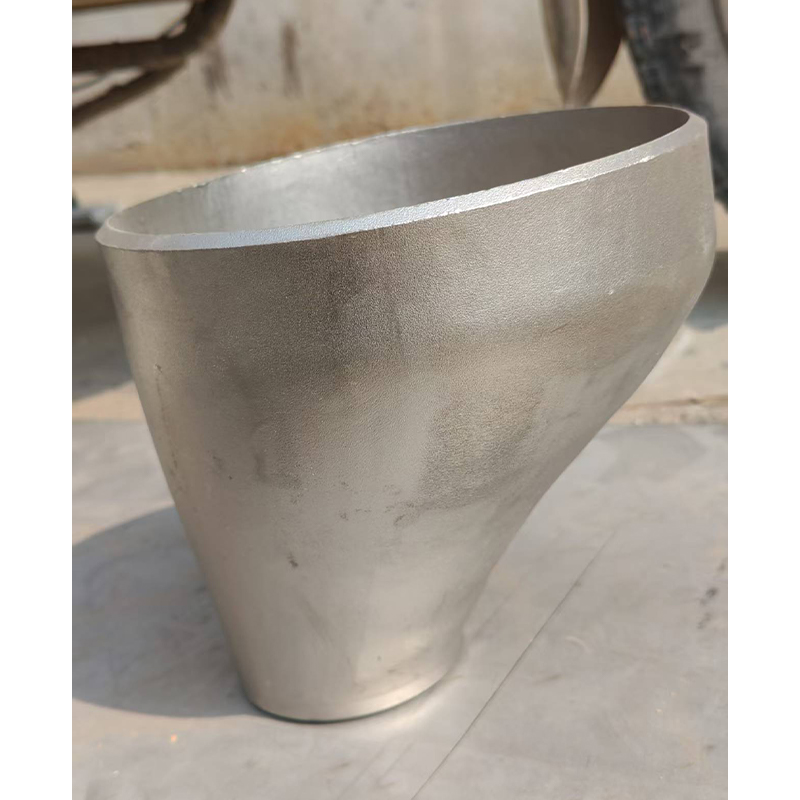

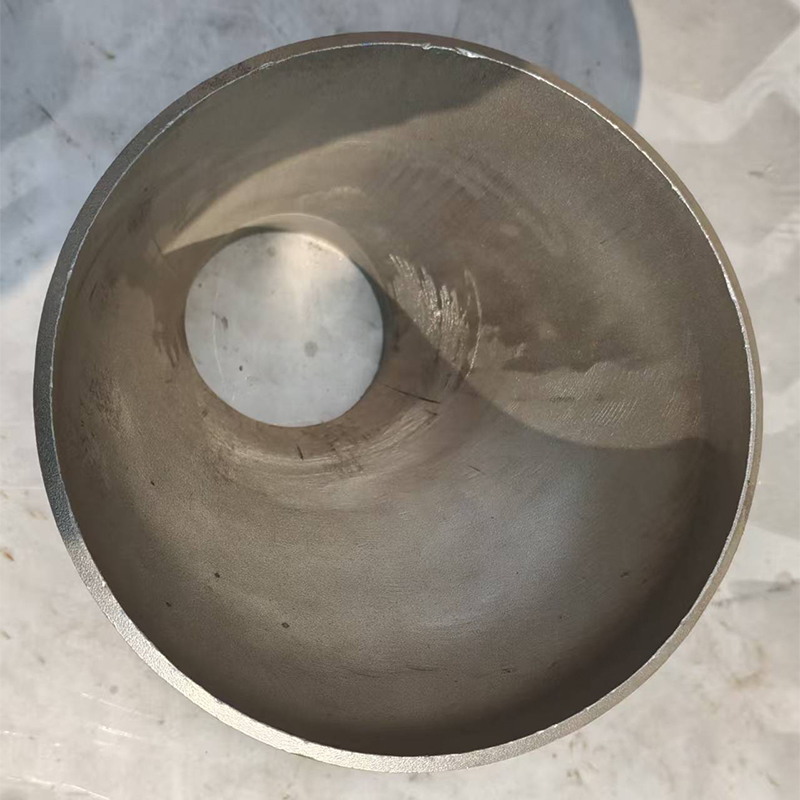

Эксцентрический переход, также называемый эксцентрическим переходным патрубком, является важным фитингом для постепенного изменения диаметра трубопровода. В отличие от концентрического перехода, центры окружностей торцов трубы не находятся на одной оси, одна сторона остаётся прямой, образуя эксцентрическую переходную конструкцию. Основное назначение — плавное уменьшение или увеличение диаметра трубы с одновременной корректировкой высоты трубопровода. Широко применяется в нефтяной, химической, электроэнергетической отраслях, в системах водоснабжения и водоотведения, противопожарных спринклерных системах, отоплении, вентиляции и кондиционировании воздуха, а также в различных промышленных системах транспортировки текучих сред.
Эксцентрические переходы в основном изготавливаются методом цельной штамповки или вальцовки со сваркой. Плавный переход эффективно снижает образование вихрей, гидравлических ударов и потери давления, обеспечивая беспрепятственную транспортировку среды. В зависимости от рабочих условий применяются материалы: углеродистая сталь, нержавеющая сталь, легированная сталь и другие. Основным способом соединения является сварка встык, для некоторых малых диаметров возможно резьбовое или фланцевое соединение. Классы давления охватывают диапазон от среднего и низкого до высокого давления.
Их главной отличительной особенностью является наличие прямой боковой стороны, что позволяет при монтаже выбирать положение верхняя плоскость или нижняя плоскость в зависимости от схемы трубопровода. В горизонтальных жидкостных трубопроводах часто применяется монтаж с плоской нижней стороной для предотвращения скопления жидкости, газа и кавитации внутри трубы. В газовых или паровых трубопроводах в основном используется монтаж с плоской верхней стороной для предотвращения застоя конденсата. Эксцентрический переход не только обеспечивает изменение диаметра трубопровода, но и оптимизирует высотные отметки линии, позволяет избежать взаимных помех трубопроводов. Особенно подходит для изменения диаметра на горизонтальных участках и является ключевым фитингом для предотвращения воздушных пробок, гидравлических ударов и обеспечения стабильной работы системы.
