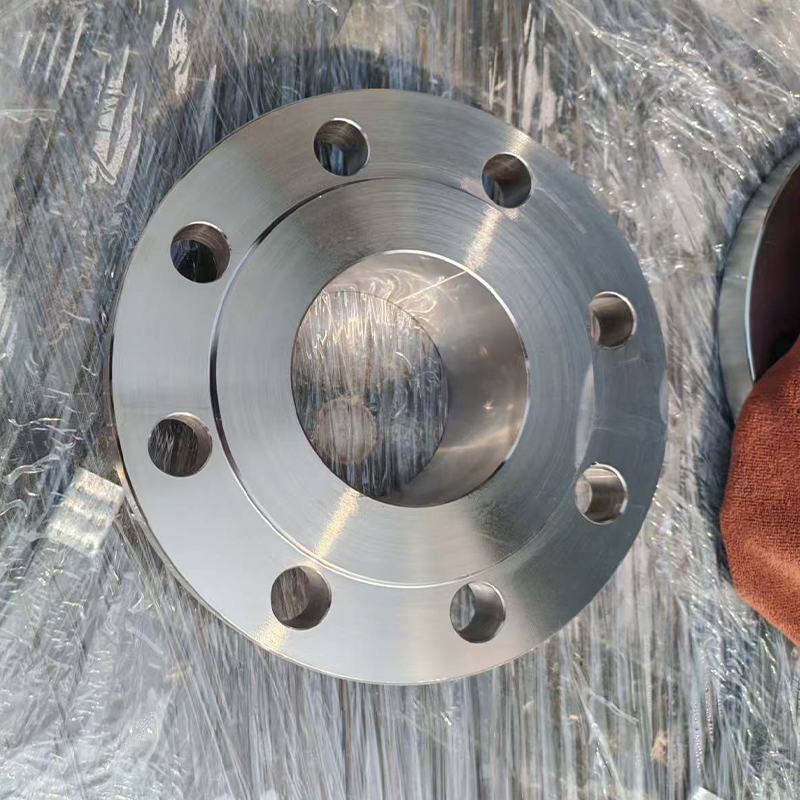

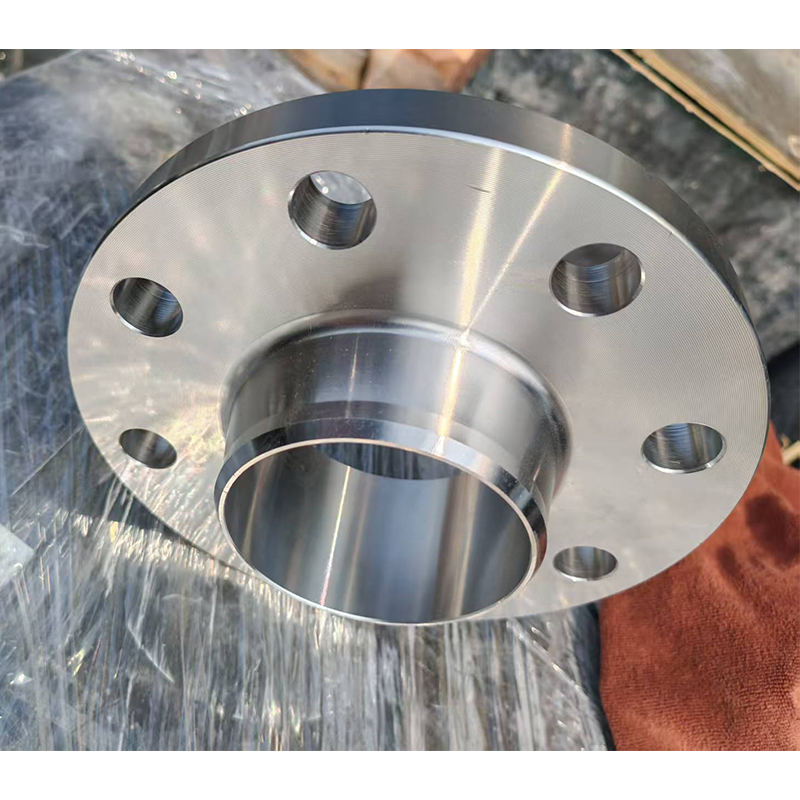

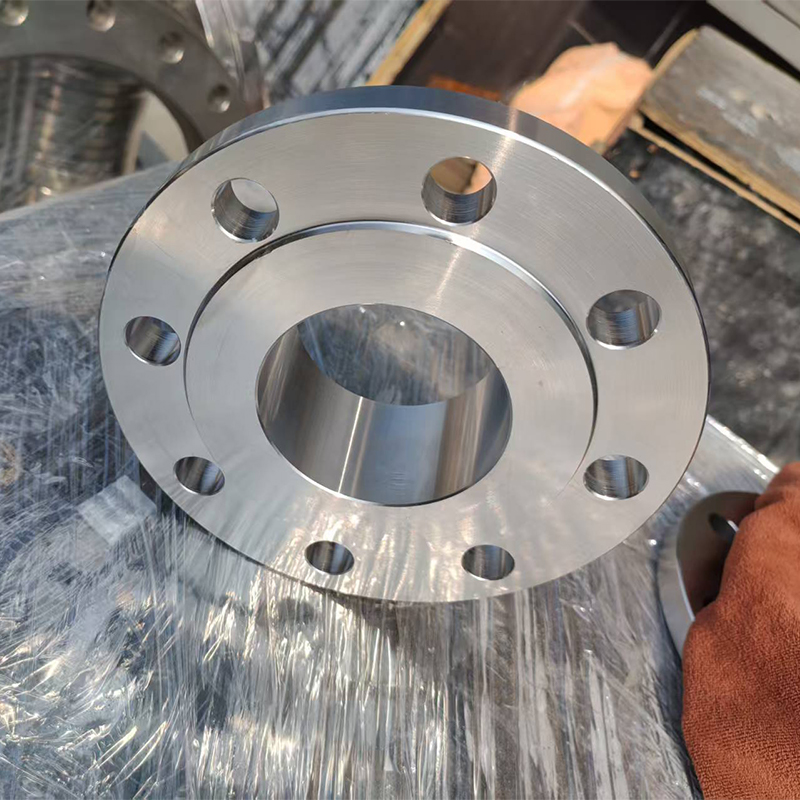

Описание приварного встык фланца с шейкой (WN фланца)

Приварной встык фланец с шейкой, английское обозначение WN (Weld Neck Flange), является наиболее широко применяемым и самым безопасным типом фланца в трубопроводах высокого давления, высокой температуры и жёстких условий эксплуатации. Относится к фланцам с высокой шейкой под сварку встык. Цельная кованая конструкция обеспечивает надёжное уплотнение и высокую жёсткость. Широко применяется в таких ключевых установках, как нефтяная, химическая, электроэнергетическая, газовая отрасли, установки гидроочистки, магистральные трубопроводы.

Конструктивные особенности

Приварной встык фланец изготавливается методом цельной ковки из трёх частей: диска фланца, высокой конической шейки и разделки кромок под сварку. Шейка плавно переходит от диска фланца к патрубку, конец обработан под стандартную разделку кромок и соединяется с трубой напрямую сваркой встык. Сварной шов является стыковым соединением, что позволяет достичь полного провара.

Такая конструкция значительно снижает концентрацию напряжений, повышает устойчивость фланца к деформации и усталости при колебаниях давления и температуры. Это предпочтительная форма фланца для систем высокого давления.

Применяемые стандарты

- Национальный стандарт: GB/T 9115

- Стандарт химической промышленности: HG/T 20592, HG/T 20615

- Американский стандарт: ASME B16.5, B16.47

- Стандарт нефтехимической промышленности: SH/T 3406

Классы давления и область применения

Классы давления охватывают чрезвычайно широкий диапазон:

- Европейский стандарт: PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250

- Американский стандарт: Класс 150, 300, 600, 900, 1500, 2500

Диапазон условных проходов обычно составляет DN15～DN1200, сверхбольшие диаметры могут изготавливаться на заказ.

Диапазон рабочих температур в зависимости от материала может охватывать от -196℃ до 700℃ и даже выше.

Типы уплотнительных поверхностей

В зависимости от среды и давления, общеупотребительные уплотнительные поверхности:

- Выступающая поверхность RF (наиболее распространённая, для среднего и низкого давления)

- Поверхность выступ-впадина MFM, поверхность шип-паз TG (для легковоспламеняющихся, взрывоопасных, склонных к утечке сред)

- Поверхность под кольцевую прокладку RJ (уплотнение кольцевой прокладкой, специально для высокого и сверхвысокого давления)

Общеупотребительные материалы

- Углеродистая сталь: 20#, 16Mn, A105, A350 LF2

- Нержавеющая сталь: 304, 304L, 316, 316L, F321, F347

- Легированная сталь: 15CrMo, 12Cr1MoV, F11, F22, F91 и др.

Основные преимущества

1. Высокая прочность, хорошая жёсткость: Конструкция с высокой шейкой обладает высокой устойчивостью к изгибающему моменту и деформации, подходит для высокого давления, высокой температуры, циклических нагрузок.

2. Высокое качество сварки: Разделка кромок под сварку встык позволяет достичь полного провара, прочность шва близка к прочности основного металла, малая склонность к протечкам.

3. Усталостная прочность, ударная вязкость: Подходит для трубопроводов с частыми колебаниями температуры и давления, сильной вибрацией.

4. Надёжное уплотнение: Особенно в сочетании с уплотнительными поверхностями RJ, TG может использоваться для высокотоксичных, легковоспламеняющихся, взрывоопасных сред.

5. Длительный срок службы: Цельная ковка, отсутствие литейных дефектов, стабильность при длительной эксплуатации превосходит плоские приварные фланцы.
