Фланцевое дно
Описание фланцевого дна Фланцевое дно, также часто называемое фланцем для дроссельной заслонки, фланцем для межфланцевого монтажа, является специальным фланцем, предназначенным исключительно для соединения с дроссельными заслонками. Конструкция компактная, толщина относительно небольшая, относ...
Описание
маркер

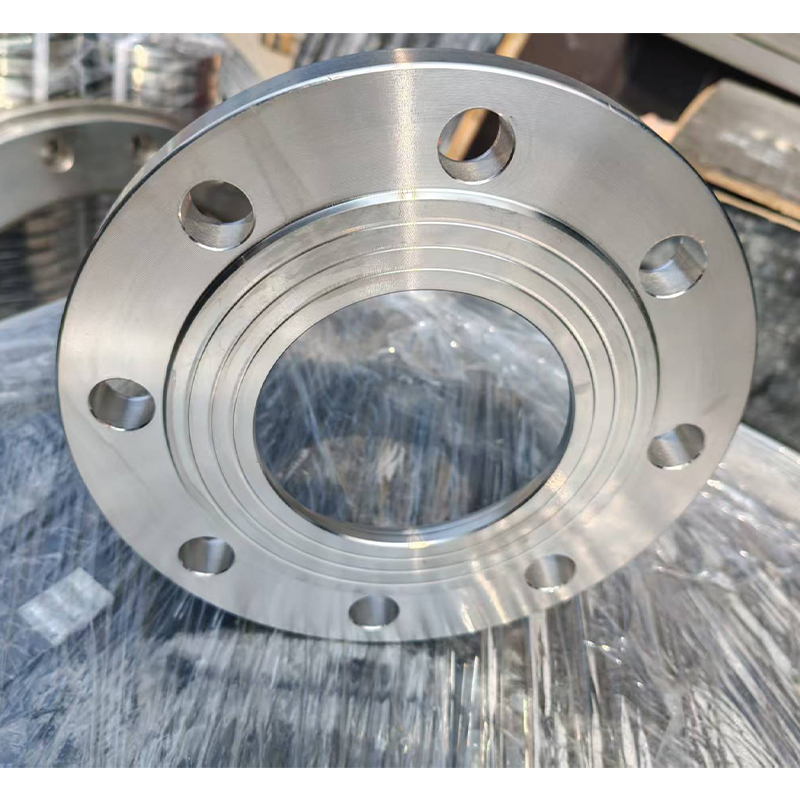

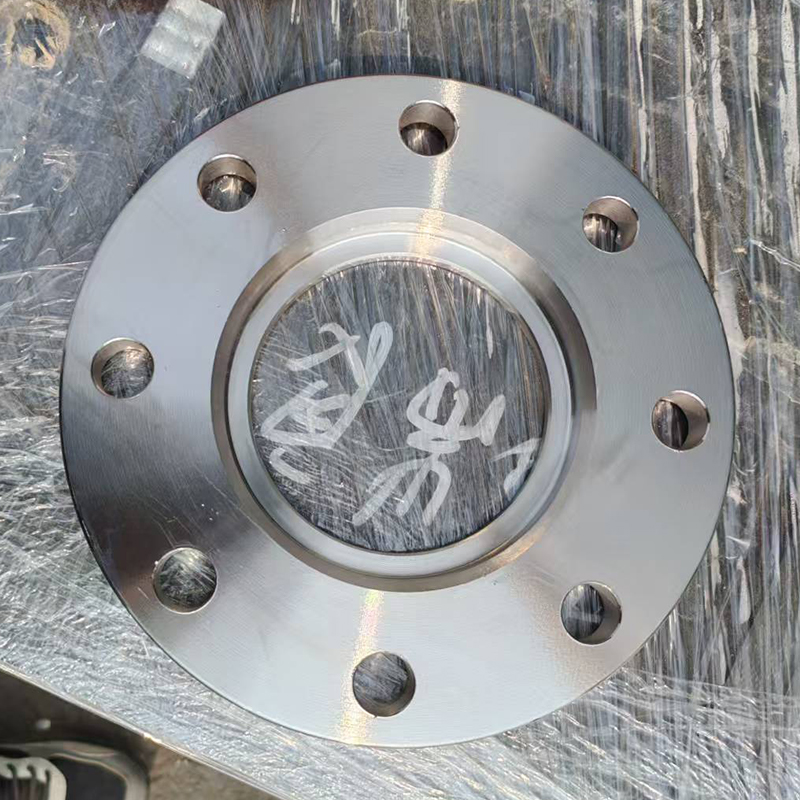

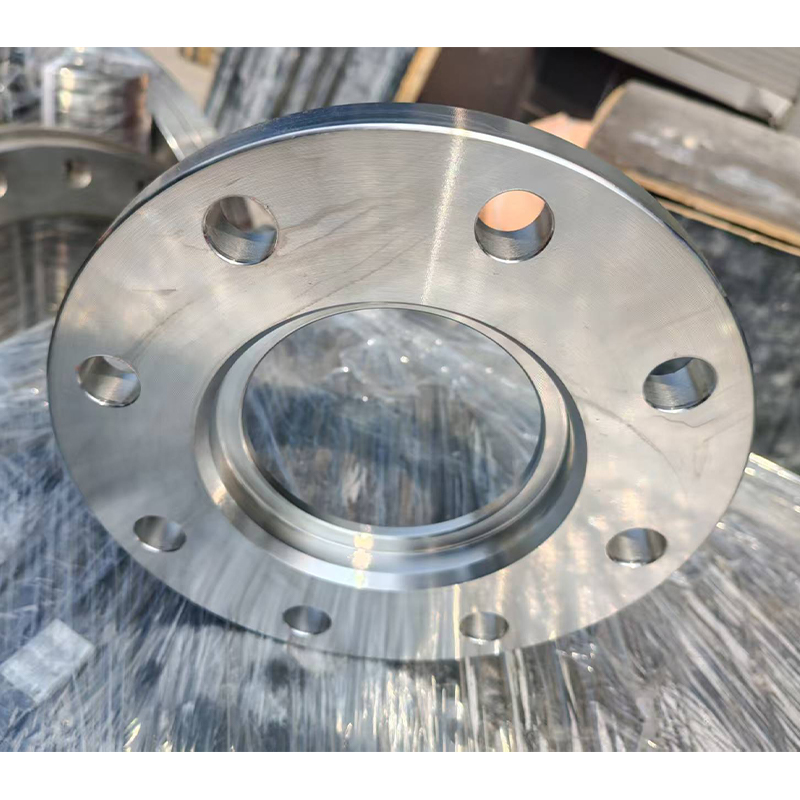

Описание фланцевого дна
Фланцевое дно, также часто называемое фланцем для дроссельной заслонки, фланцем для межфланцевого монтажа, является специальным фланцем, предназначенным исключительно для соединения с дроссельными заслонками. Конструкция компактная, толщина относительно небольшая, относится к особой форме пластинчатых фланцев. Его главное отличие от обычных фланцев заключается в том, что он в основном используется для монтажа с межфланцевыми дроссельными заслонками. Герметизация достигается за счёт зажатия дроссельной заслонки между фланцами с помощью болтов, соединяющих её с трубопроводами с обеих сторон. Благодаря этому форма лёгкая и тонкая, монтаж быстрый. Очень широко применяется в трубопроводах низкого давления и большого диаметра в системах водоснабжения и водоотведения, отопления и вентиляции, муниципальных трубопроводных сетях.
Фланцевое дно обычно представляет собой цельную пластинчатую конструкцию, без шейки или с короткой шейкой. Уплотнительная поверхность в основном плоская или выступающая. Количество и шаг болтовых отверстий строго соответствуют размерам дроссельной заслонки для облегчения соосного центрирования. Материалы в основном углеродистая сталь и нержавеющая сталь, также применяется высокопрочный чугун. Классы давления в основном PN6, PN10, PN16, подходит для условий среднего и низкого давления.
Его преимущества: простая конструкция, лёгкий вес, низкая стоимость, удобство монтажа и демонтажа, что позволяет значительно сократить сроки строительства. Недостатки: относительно слабая жёсткость, ограниченная несущая способность по давлению и температуре, не подходит для систем с высоким давлением, высокой температурой, сильнокоррозионными, легковоспламеняющимися и взрывоопасными средами. В основном используется в трубопроводах для водопроводной воды, сточных вод, оборотной воды, воздуха и других сред. Это основная форма фланца для соединения с дроссельными заслонками.
