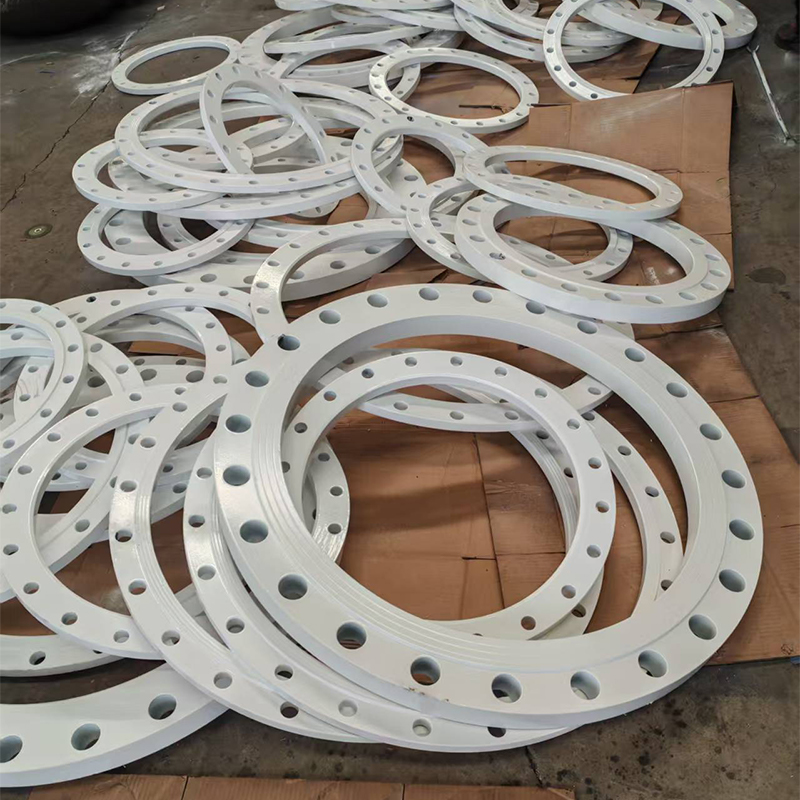

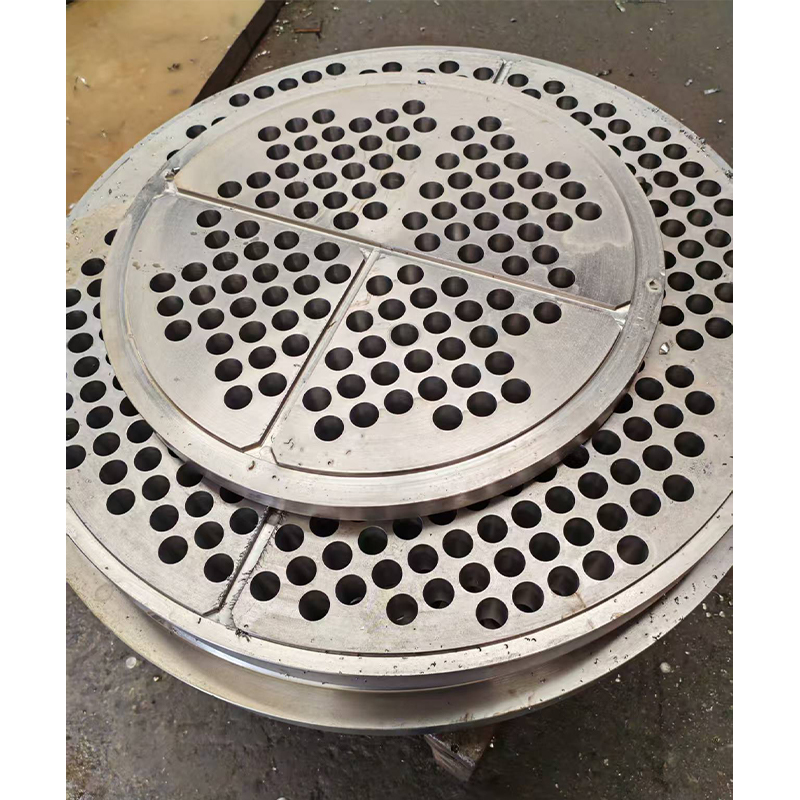

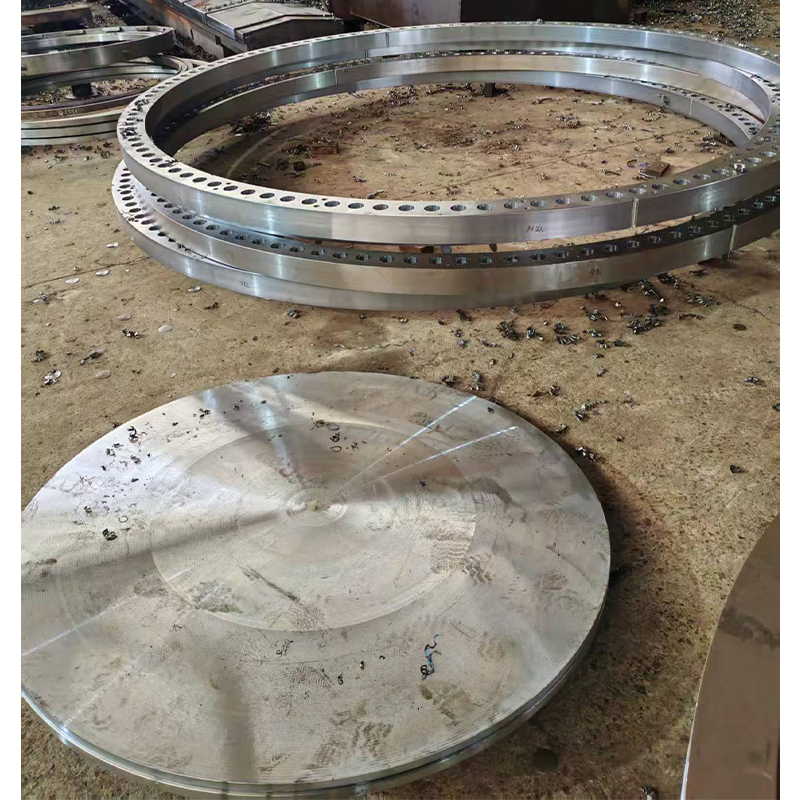

Изготовление нестандартных фланцев и фасонных соединительных деталей
Нестандартные (специальные) фланцы представляют собой соединительные элементы с индивидуальными размерами и формой, изготовленные по заказу для трубопроводных систем и оборудования, где невозможно применение стандартных фланцев. Такие изделия широко используются в нефтехимической, энергетической, судостроительной, металлургической промышленности и при производстве сосудов под давлением.
Особенности изготовления на заказ
● Индивидуальная форма: овальные, квадратные, смещённые, наклонные, переходные, с горловиной, разъёмные конструкции и другие варианты
● Диапазон размеров: DN15–DN6000; для крупногабаритных изделий применяется секционное изготовление с последующей сваркой на месте монтажа
● Номинальное давление: PN0.25–PN42.0 (Class 150–Class 2500)
● Типы уплотнительных поверхностей: RF (выступающая), FM/M (выступ–впадина), TG (шип–паз), FF (плоская), RTJ (кольцевой паз)
● Материалы: углеродистая сталь (A105, 20#), нержавеющая сталь (304, 316L), легированные стали, дуплексные стали, титановые сплавы
● Технологии производства: ковка, вальцовка, ЧПУ-обработка, термообработка, неразрушающий контроль
Процесс изготовления на заказ
1. Предоставление исходных данных: чертежи (CAD / 3D-модели), диаметр, давление, температура, рабочая среда, материал, тип уплотнительной поверхности, параметры крепежа
2. Инженерная проработка: расчёт прочности, анализ напряжений, разработка технологического процесса
3. Производство: резка заготовок → ковка / вальцовка → термообработка → прецизионная обработка на ЧПУ → финишная обработка поверхности
4. Контроль качества: проверка размеров, твёрдости, ультразвуковой и магнитопорошковый контроль
