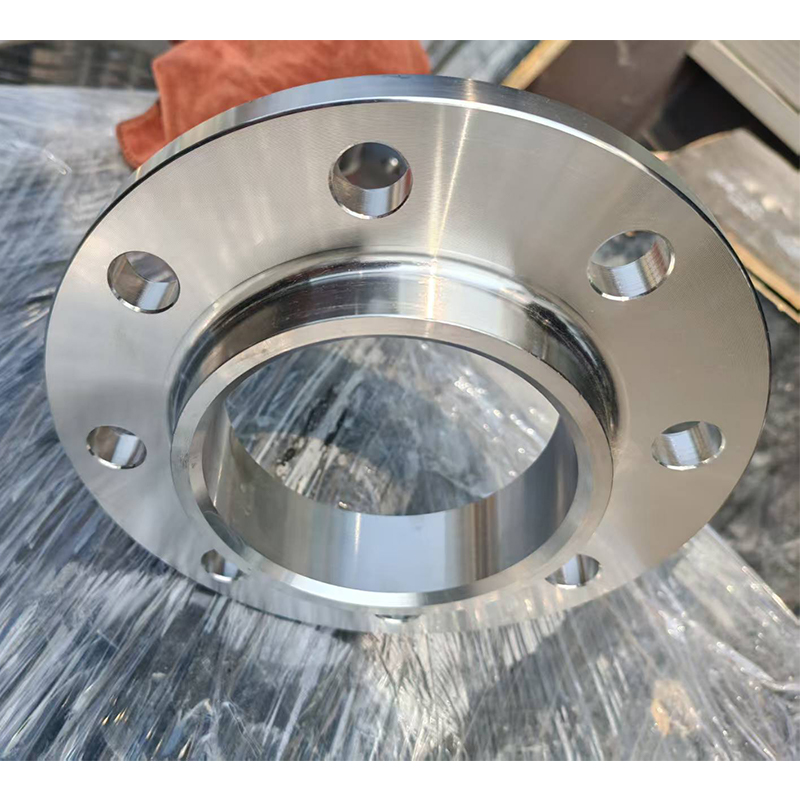

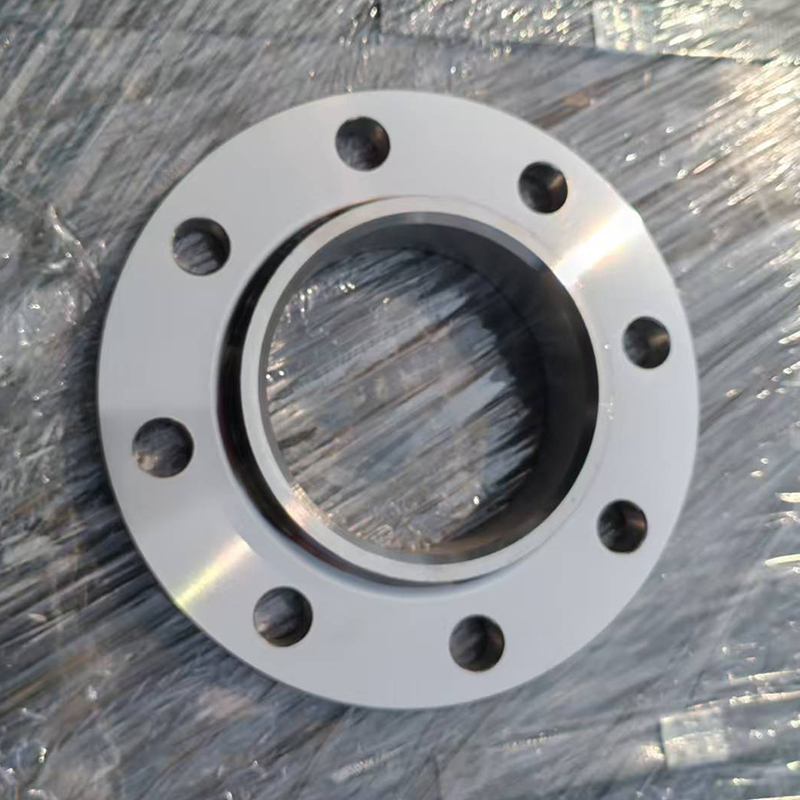

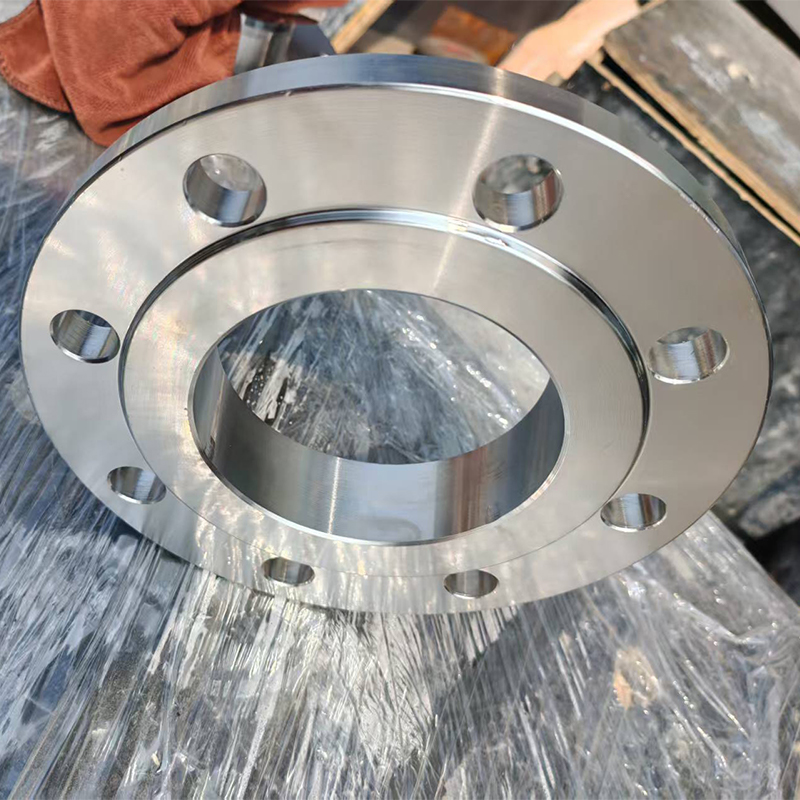

Плоский приварной фланец с шейкой
Фланец с короткой горловиной (SO фланец): описание Фланец с короткой горловиной, также известный как фланец типа SO (Slip-On), представляет собой стальной приварной фланец, широко применяемый в трубопроводных системах среднего и низкого давления. Он занимает промежуточное положение между плоск...
Описание
маркер
Фланец с короткой горловиной (SO фланец): описание
Фланец с короткой горловиной, также известный как фланец типа SO (Slip-On), представляет собой стальной приварной фланец, широко применяемый в трубопроводных системах среднего и низкого давления. Он занимает промежуточное положение между плоским приварным фланцем (PL) и стыковым приварным фланцем (WN).
Конструктивные особенности
• Конструкция: фланец состоит из фланцевого диска, короткой горловины и внутреннего отверстия. Изготавливается методом ковки или прокатки как единая деталь.
• Тип соединения: труба вставляется во внутреннее отверстие фланца и приваривается снаружи по горловине угловым сварным швом.
• Ключевая особенность: короткая горловина повышает жёсткость конструкции и устойчивость к изгибающим нагрузкам, обеспечивая более высокую прочность по сравнению с плоским приварным фланцем (PL).
Эксплуатационные характеристики
• Стандарты
• GB/T 9116
• HG/T 20592 (европейская система)
• ANSI/ASME B16.5
Номинальное давление
• PN6, PN10, PN16, PN25, PN40
• Class 150, Class 300, Class 600
- Номинальный диаметр: DN10 ~ DN600 (наиболее распространённый диапазон)
- Типы уплотнительных поверхностей
• RF (выступающая поверхность) — наиболее распространённый
• FF (плоская поверхность)
- MFM (выступ–впадина)
• TG (шип–паз)
- Материалы
• Углеродистая сталь: 20#, Q355B, A105
• Нержавеющая сталь: 304, 316L
• Легированная сталь: 16Mn, 15CrMo
Преимущества и ограничения
Преимущества:
• Повышенная прочность по сравнению с плоским приварным фланцем за счёт наличия короткой горловины
• Более низкая стоимость по сравнению со стыковым приварным фланцем (не требуется полная разделка кромок и сложная сварка)
• Удобство монтажа: труба легко центрируется и вставляется перед сваркой
• Рабочий температурный диапазон: от –20℃ до +450℃ (в зависимости от материала)
Ограничения:
• Стоимость выше, чем у плоского приварного фланца
• Горловина требует аккуратного обращения при транспортировке и монтаже
• По допустимому давлению уступает стыковым фланцам (до PN40 / Class 600)
Область применения
• Средне- и низконапорные трубопроводные системы (PN ≤ 40, t ≤ 300℃)
• Рабочие среды: вода, пар, сжатый воздух, нефтепродукты, неагрессивные химические среды
• Отрасли: водоснабжение и водоотведение, HVAC, нефтехимия, энергетика, лёгкая промышленность
Не рекомендуется применять:
• Высокое давление и высокая температура
• Сильные вибрационные и переменные нагрузки
• Трубопроводы с токсичными или радиоактивными средами
