Отвод 180°: описание

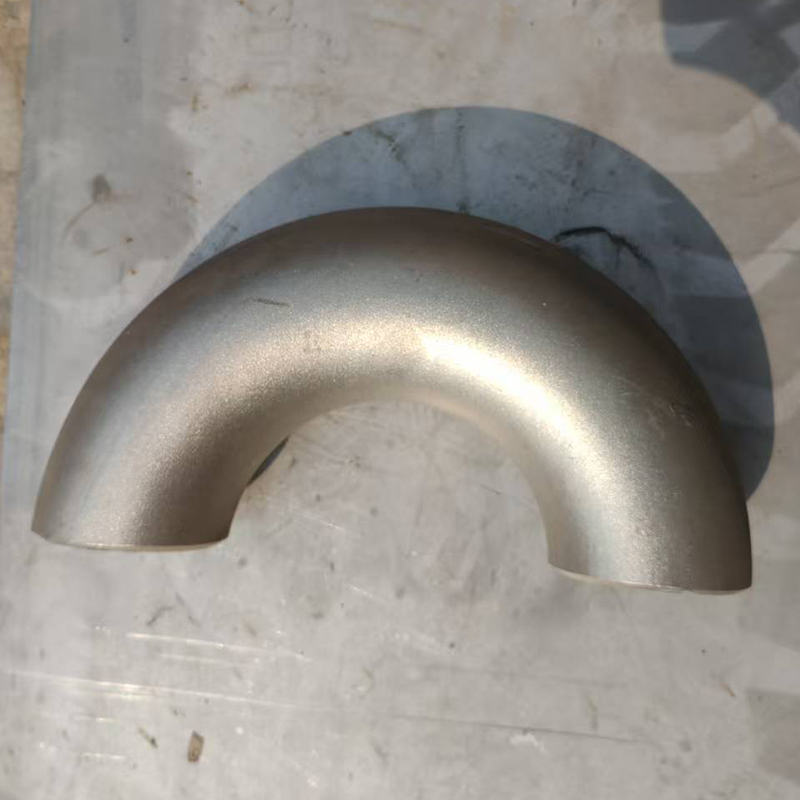

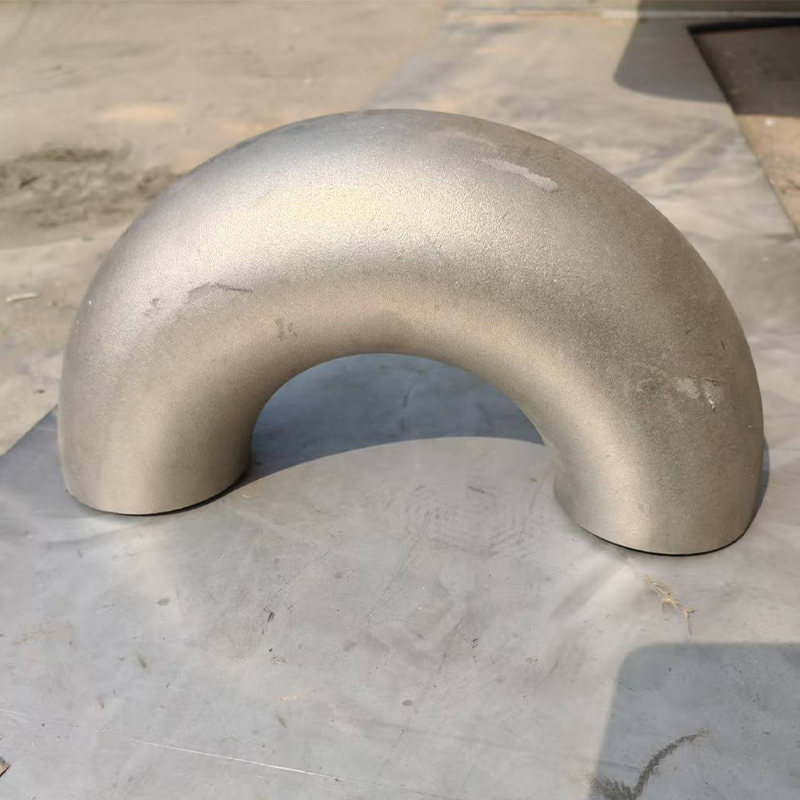

Отвод 180° (также: U-образный отвод, возвратный отвод) — это специальный соединительный элемент трубопроводной системы, предназначенный для изменения направления потока на 180 градусов с формированием U-образного участка трубопровода.

Данный тип фитинга широко применяется в нефтегазовой, химической, энергетической, котельной, теплообменной, водоочистной и других промышленных системах, где требуется возвратное направление потока и компактная компоновка трубопроводов.

Назначение

Формирование возвратного потока

Используется для изменения направления трубопровода на 180°, обеспечивая U-образное движение рабочей среды.

Оптимизация компоновки системы

Позволяет эффективно использовать пространство при проектировании трубопроводных систем и оборудования.

Широкое промышленное применение

Применяется в технологических установках, теплообменных системах, котельных и промышленных трубопроводах.

Типы по радиусу изгиба

Отвод с длинным радиусом (LR)

Радиус изгиба составляет 1,5D. Обеспечивает минимальное гидравлическое сопротивление, плавное течение среды и снижение износа трубопровода. Используется в основных промышленных системах.

Отвод с коротким радиусом (SR)

Радиус изгиба равен диаметру трубы (1D). Отличается компактной конструкцией и применяется в условиях ограниченного пространства, однако имеет более высокие гидравлические потери.
