Описание отбортовки

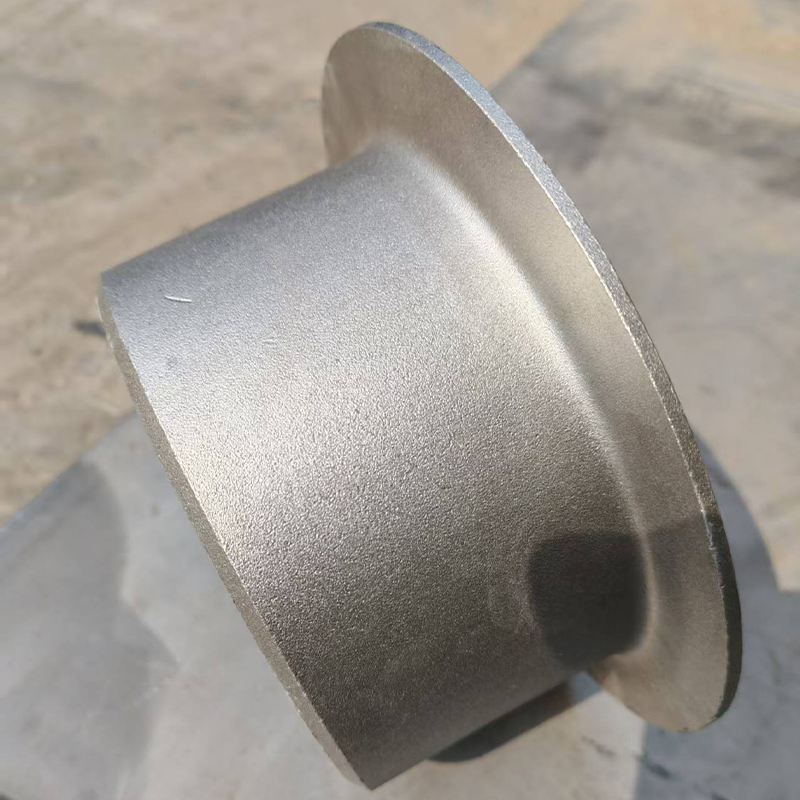

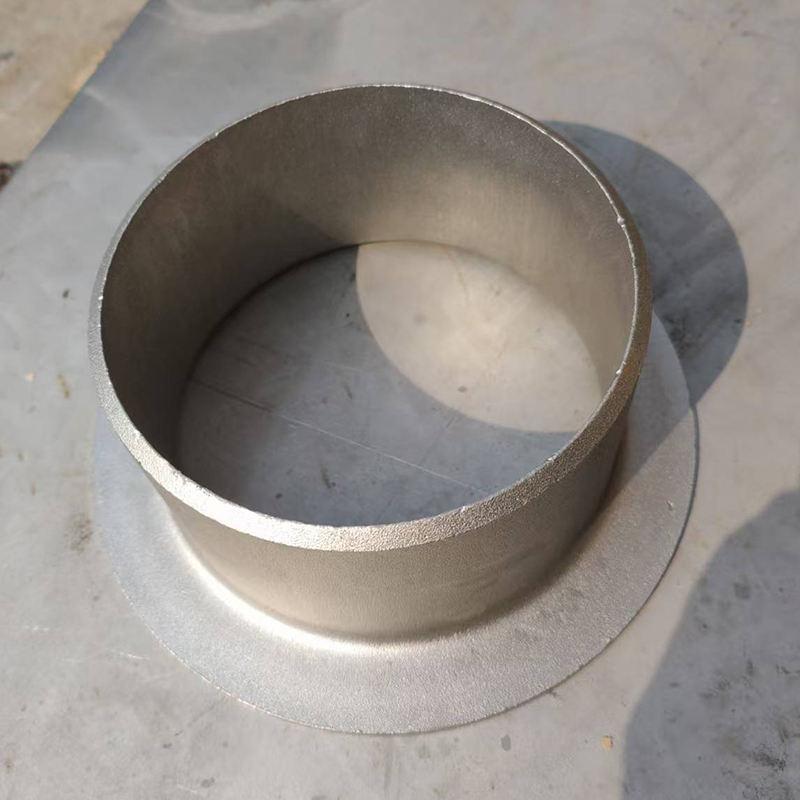

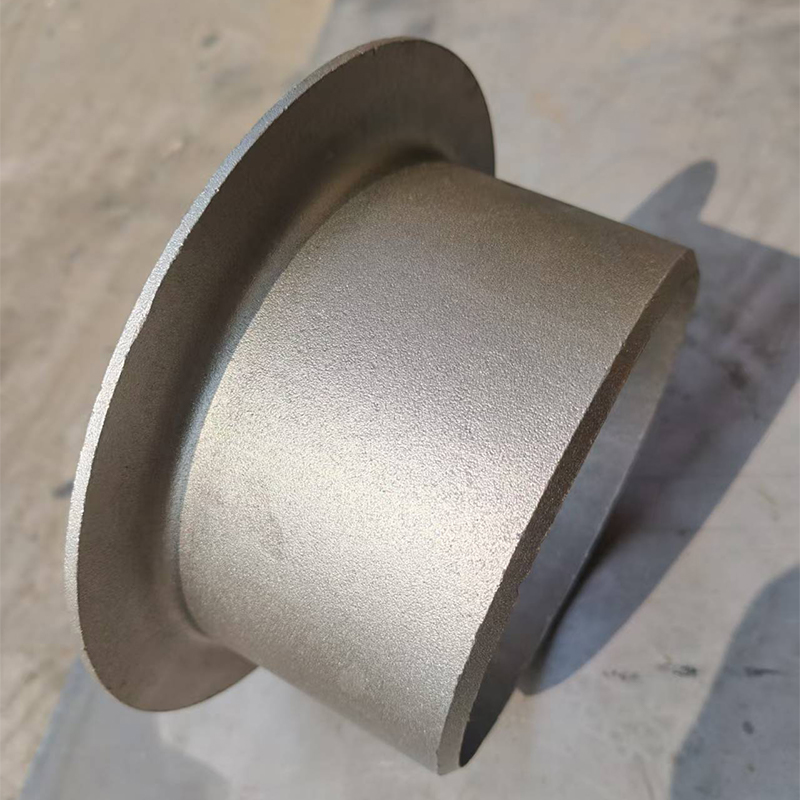

Отбортовка — это предварительно изготовленный элемент трубопровода, применяемый для соединения труб с фланцами. Также используется термин «отбортованный конец» или «отбортовочное кольцо». Элемент формируется на конце трубы методом штамповки, ротационной обработки или прокатки с образованием равномерного кольцевого отбортованного края наружу. Как правило, применяется совместно со свободными (накидными) фланцами.
Такие изделия широко используются в системах водоснабжения и водоотведения, отопления и вентиляции, химической и лёгкой промышленности, а также в антикоррозионных трубопроводах и системах из цветных металлов и тонкостенных нержавеющих труб.
Отбортованный конец отличается гладкой поверхностью без заусенцев и трещин, а также высокой соосностью с трубой. Основное назначение — формирование герметичной уплотнительной поверхности для тонкостенных труб, труб из цветных металлов и пластиковых трубопроводов при соединении со свободным фланцем.
Материал отбортовки, как правило, соответствует материалу трубы. Применяются нержавеющая и углеродистая сталь, медь, алюминий, а также пластики PVC и PPR. Такое соответствие обеспечивает совместимость соединения, предотвращает электрохимическую коррозию и упрощает монтаж и последующее обслуживание.
Ключевым преимуществом отбортовочного соединения является свободное вращение фланца, что обеспечивает точную центровку и значительно упрощает монтаж болтовых соединений. Особенно эффективно применение в трубопроводах большого диаметра, а также в системах из нержавеющей и коррозионностойкой стали.
Поскольку фланец не контактирует с рабочей средой, возможно использование углеродистой стали, что позволяет снизить стоимость конструкции. Отбортованная поверхность обеспечивает надёжное уплотнение, простоту монтажа и демонтажа, а также возможность многократного использования. При этом не нарушается гладкость внутренней поверхности трубы, что снижает гидравлическое сопротивление.
По сравнению с приварными фланцевыми соединениями, отбортовка более эффективна в антикоррозионных, теплоизолированных и часто обслуживаемых трубопроводах, а также в системах из цветных металлов. Данное решение сочетает герметичность, экономичность и удобство эксплуатации, являясь практичным вариантом для низконапорных и коррозионностойких трубопроводных систем.
