Описание концентрического перехода

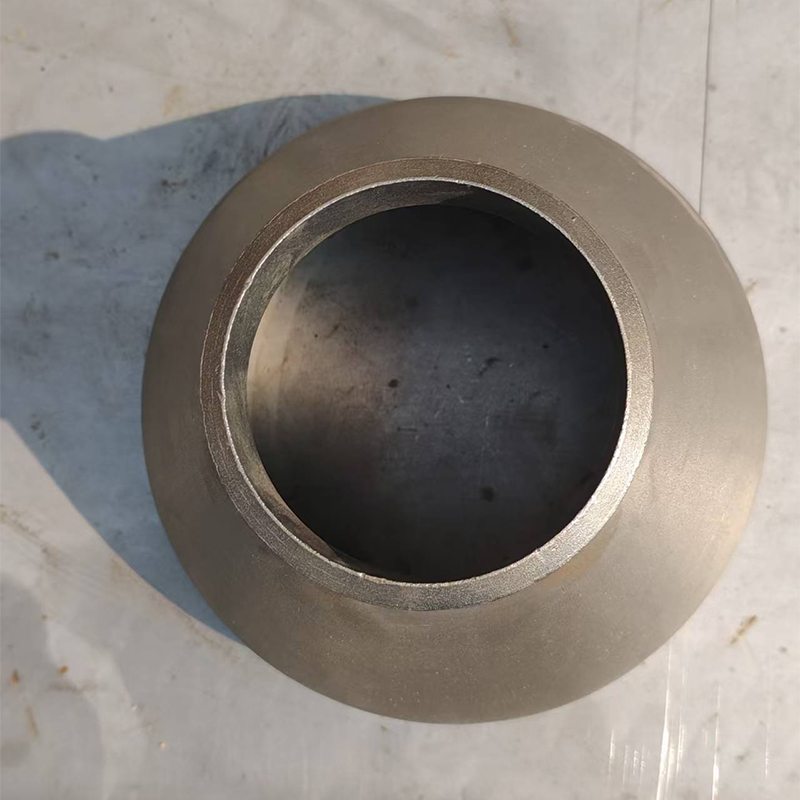

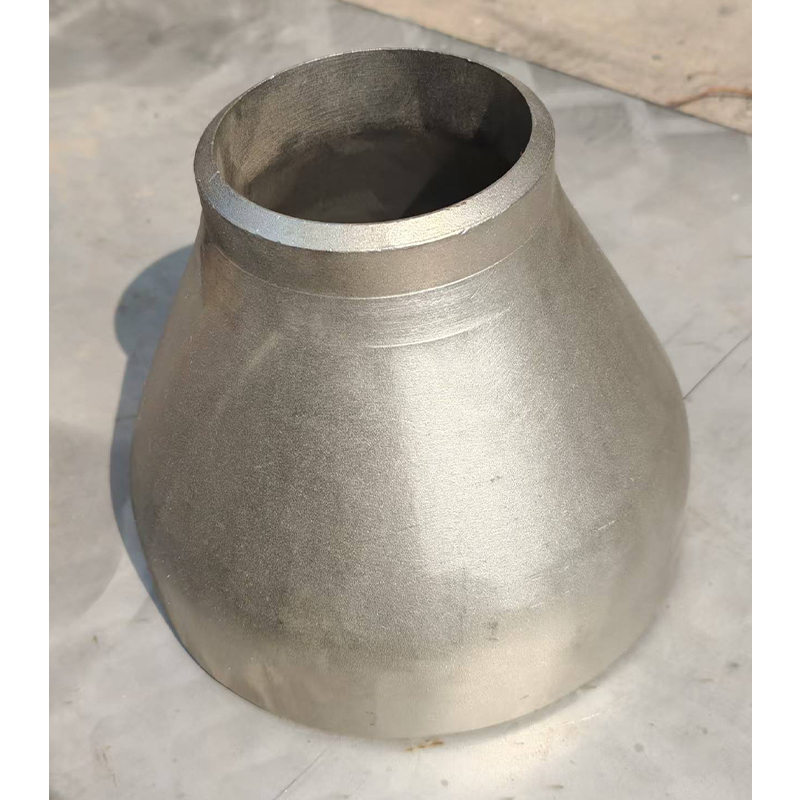

Концентрический переход, также называемый концентрическим переходным патрубком, является широко применяемым фитингом в трубопроводных системах для постепенного изменения диаметра трубы. Его отличительной особенностью является то, что центры окружностей обоих торцов находятся на одной центральной оси, а общая форма представляет собой симметричную коническую переходную конструкцию. Основное назначение — соосное, без эксцентриситета, уменьшение или увеличение диаметра трубы. Широко применяется в нефтяной, химической, электроэнергетической отраслях, в системах водоснабжения и водоотведения, отопления, вентиляции, сжатого воздуха и других трубопроводных системах.
Концентрические переходы в основном изготавливаются методом бесшовного выдавливания, штамповки или вальцовки со сваркой. Конструкция плавная, переход равномерный, что позволяет эффективно избежать образования вихрей, гидравлических ударов и потерь давления, вызванных резким изменением диаметра трубы, обеспечивая стабильную транспортировку среды. По материалу подразделяются на углеродистую сталь, нержавеющую сталь, легированную сталь и другие, что позволяет адаптировать их к различным условиям по давлению, температуре и коррозионной активности среды. Основным способом соединения является сварка встык, для малых диаметров также применяются раструбное или резьбовое соединение. Классы давления охватывают диапазон от низкого до высокого давления.
В практическом применении концентрический переход чаще всего используется на вертикальных трубопроводах или на линиях с высокими требованиями к монтажному пространству и соосности. Он позволяет плавно изменять диаметр трубы, не изменяя при этом осевую линию трубопровода, что удобно для размещения опор и компоновки труб. По сравнению с эксцентрическим переходом, концентрический переход испытывает более равномерные нагрузки, менее склонен к возникновению дополнительных напряжений, прост в монтаже и не способствует скоплению газов или жидкостей. Это наиболее часто используемое переходное соединительное устройство в промышленных и гражданских трубопроводах.
